토양세척 및 분급 공정은 토양 입경에 따른 오염물질의 흡착 편중 특성을 이용하여, 오염이 집중된 미세토사를 수력학적으로 분리하고 정화된 조립토(모래·자갈)를 회수하는 물리적 복원의 핵심 엔지니어링 기술입니다. 토양 입자 크기별 오염 제거 효율, 수력사이클론 컷포인트 설계, 대규모 이송 배관망 유속 기준, 미세 슬러지 탈수 필터프레스의 설비 형식별 탈수 단계(일반 챔버형 압력여과와 멤브레인형 격막 압착)와 여과포 규격 및 폐쇄 순환 세척수 재활용 시스템까지 전 공정을 종합 해설합니다.

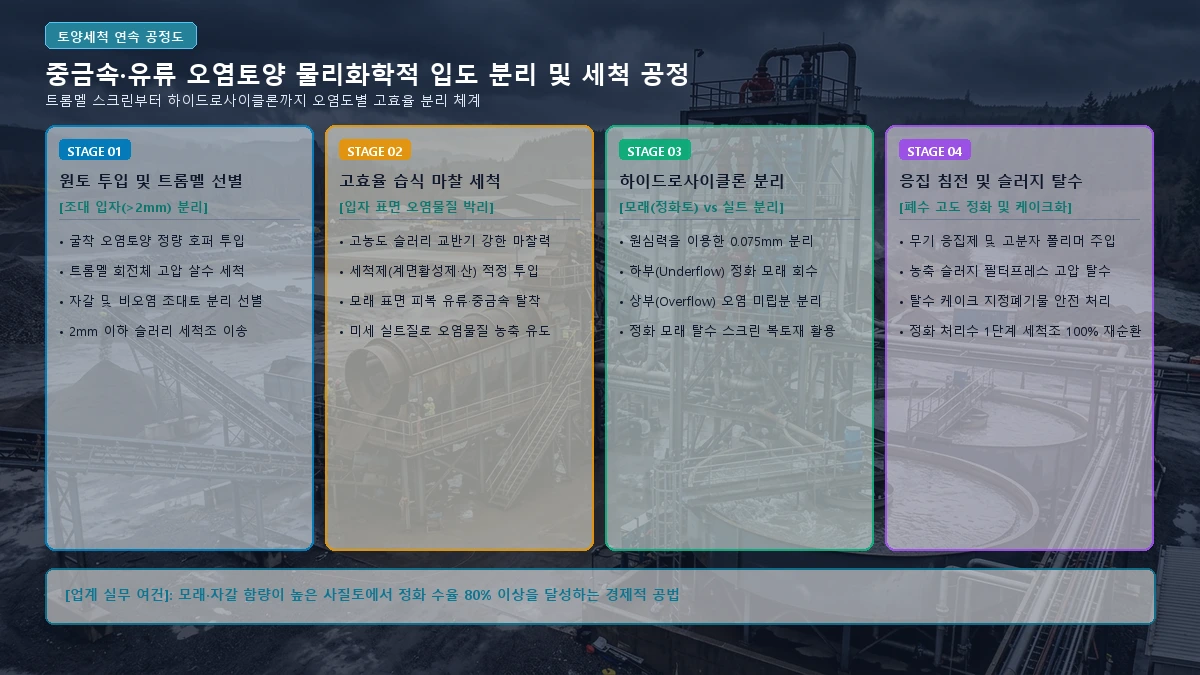

토양 입자 크기별 오염물질 분포와 분급 공정 설계 원리
유류(석유계총탄화수소) 및 중금속 등 대부분의 토양오염물질은 비표면적이 넓고 양이온 교환용량이 높은 0.075 mm(No.200체) 미만의 실트 및 점토질 미세토 입자 표면에 집중 흡착되는 물리화학적 특성을 지닙니다.
- 조립질 토양 (자갈, 조립모래, >0.075 mm): 비표면적이 작아 오염물질 흡착량이 적으며, 고압 마찰 세척을 통해 표면 오염 피막을 박리하면 신속하게 토양오염 우려기준 이하의 청정토로 회수됩니다.
- 미세질 토양 (실트, 점토, <0.075 mm): 비표면적이 넓고 양이온교환용량이 커서 조립토에 비해 오염물질이 집중적으로 흡착·농축되어 있어, 분급 공정을 통해 미세토만을 농축 분리하여 탈수 케이크로 위탁 처리하는 감량화가 분급 설계의 핵심 목표입니다.
- 분급 컷포인트(분급 한계 입경) 설정: 현장 세척 수율을 극대화하기 위해 통상 0.075 mm(75 ㎛)를 절단 입경으로 설정하며, 토질 조건에 따라 0.050 mm(50 ㎛) 수준까지 정밀 제어합니다.
수력사이클론 분리 메커니즘과 미세토 처리 한계 극복
수력사이클론은 원심력과 유체 항력의 상호작용을 이용하여 슬러리 상태의 오염토양을 고속으로 분급하는 장비입니다.
- 원심 분리 원리: 사이클론 인렛으로 압입된 토양 슬러리는 와류를 형성하며 하강합니다. 비중과 입경이 큰 모래 입자는 외벽을 타고 하부 배출구(언더플로우)로 배출되고, 가벼운 미세토와 세척수는 중심 상승 와류를 타고 상부 배출구(오버플로우)로 분리 배출됩니다.
- 미세점토 처리의 기술적 한계: 입경이 0.02 mm 이하의 극미세 점토는 원심력에 의한 침강 속도가 느려 사이클론 단독으로는 분리 효율이 급격히 저하됩니다.
- 공정 개선 대안: 사이클론 전단에 고성능 마찰 스크러버를 배치하여 미세토 표면의 오염 피막을 강력 마찰 박리하고, 후단에는 고분자 응집제를 투입하는 응집 침전조를 연계하여 극미세 입자의 침강 속도를 향상시킵니다.
대규모 토양세척 배관망 유속 및 마모 방지 설계
대용량 연속 세척 플랜트의 배관망은 고농도 슬러리 이송 시 침강 폐색과 마모를 동시에 방지하도록 설계해야 합니다.
- 임계 침강 유속 확보: 관로 내 모래 입자의 침강 적체를 방지하기 위해 배관 내 슬러리 이송 유속을
1.8 ~ 2.5 m/s범위로 일정하게 유지합니다. (유속 1.5 m/s 미만 시 관 바닥 침적 발생, 3.0 m/s 초과 시 배관 마모 가속) - 내마모성 관로 재질 선정: 자갈과 모래의 마찰에 견딜 수 있도록 고밀도 폴리에틸렌 내마모관 또는 세라믹·고무 라이닝 강관을 적용하며, 곡관부는 R=3D 이상의 완만한 곡률 반경을 확보합니다.
- 동결 방지 및 플러싱 세정 라인: 가동 중단 시 배관 내 슬러리가 굳는 것을 방지하기 위해 가압 청수 자동 플러싱 밸브를 구축하고, 동절기 동파 방지용 히팅케이블 및 보온 마감재를 시공합니다.
미세 슬러지 탈수 및 필터프레스·여과포 규격 기준
사이클론 오버플로우로 배출된 미세토 현탁액은 함수율을 낮추어 관리형 매립지 또는 위탁 처리 반출 기준을 충족해야 합니다. 이때 필터프레스 탈수 공정은 설비 형식에 따른 탈수 단계(일반 챔버형의 압력여과와 멤브레인형의 압력여과 후 별도 격막 압착) 및 장비 제작사별 허용 압력 사양을 명확히 구분하여 설계·운영합니다.
- [업계 실무 적용 사례] 필터프레스 형식별 탈수 단계 구분(일반 챔버형 vs 멤브레인형):
- 일반 챔버형 필터프레스(압력여과 방식): 오목한 여과실(챔버)이 형성된 일반 여과판만으로 구성된 설비로, 별도의 2차 격막 압착 단계 없이 슬러리 공급 펌프의 압입에 의한 압력여과 단일 공정으로 여액을 배출하고 탈수 케이크를 형성합니다.
- 멤브레인형 필터프레스(압력여과 후 별도 격막 압착 방식): 1차 슬러리 공급 펌프에 의한 압력여과 충진이 완료된 후, 여과판 표면에 장착된 탄성 격막(멤브레인) 내부에 고압수나 압축공기를 주입하여 케이크를 물리적으로 한 번 더 눌러 짜내는 별도 격막 압착 단계를 수행하는 설비입니다. 일반 챔버형만으로는 배출하기 어려운 미세 점토 입자 사이의 간극수를 추가로 감량화할 때 적용합니다.
- 운전 압력 설정 및 장비 허용 최대압력 관리: 여과 공급압력과 격막 압착압력은 일률적인 법정 수치나 고정된 단일 표준 압력으로 정해져 있지 않으며, 여과판·격막 재질과 유압 실린더 폐쇄력 등 개별 장비 제작사 매뉴얼에 명시된 정격 운전 압력 및 허용 최대압력 사양과 대상 슬러지의 탈수성 시험 결과에 맞추어 설정합니다. 제작사 허용 최대압력을 초과하여 과압을 인가할 경우 여과판 파손이나 격막 찢김이 발생할 수 있으므로, 압력 스위치와 안전밸브 인터록을 설정하여 장비 사양 범위 내에서 제어해야 합니다.
- 탈수 여과포 선정 기준: 미세 점토의 여과포 눈막힘 현상을 방지하기 위해 폴리프로필렌 재질의 단섬유 모노필라멘트 또는 이중직 여과포를 사용하며, 슬러지 입도 특성에 맞는 통기율 및 표면 발수 코팅 규격을 선정합니다.
- 슬러지 케이크 처리: 탈수된 케이크는 성상 검사를 거쳐 지정폐기물 또는 사업장일반폐기물 기준에 맞추어 적법하게 위탁 처리합니다.
세척수 폐쇄 순환 무방류 재활용 시스템
토양세척은 막대한 수자원을 소비하므로 현장 외부로 폐수를 무단 방류하지 않는 폐쇄 순환 수처리 시스템이 필수적입니다.
- 다단 정화 프로세스: 탈수 여과액 ➡️ 1차 가압부상 유수분리 ➡️ 2차 화학 응집침전 ➡️ 3차 모래여과 및 활성탄 흡착탑을 거쳐 부유물질(
10 mg/L미만)과 용존 유류 물질을 배출허용기준 이하로 안정적으로 분리·처리합니다. - 세척수 전량 순환 재투입 지향: 정화된 처리수는 전량 선별기 및 수력사이클론 세척 라인으로 순환 재투입되어 외부 방류를 억제하고 신선 용수 보충 부담을 줄입니다.
토양세척 및 분급 공정 엔지니어링 설계 매트릭스
| 단위 공정 | 주요 장비 | 핵심 설계·운전 구분 (업계 실무 예시) | 현장 실무 관리 포인트 |
|---|---|---|---|
| 1차 물리적 선별 | 그리즐리, 진동 스크린 | 절단 입경 2.0 mm / 0.075 mm | 자갈·모래 조립토 표면 박리 및 청정토 회수 |
| 2차 수력 분급 | 수력사이클론 (d50=75 ㎛) | 슬러리 유입 압력 및 와류 제어 | 언더플로우 모래 회수 및 오버플로우 미세토 농축 |
| 슬러리 이송 | 내마모 고밀도 폴리에틸렌 배관, 슬러리펌프 | 이송 유속 1.8~2.5 m/s | 배관 내 모래 침강 적체 및 곡관부 마모 방지 |
| 슬러지 탈수 공정 | 일반 챔버형 필터프레스 / 멤브레인형 필터프레스 | 일반 챔버형(압력여과 단일 단계) / 멤브레인형(압력여과 후 별도 격막 압착 단계), 폴리프로필렌 여과포 | 제작사별 정격·허용 최대압력 이내 제어, 슬러지 탈수 케이크 감량화 및 적법 위탁 |
| 세척수 폐쇄 순환 | 가압부상장치, 침전조, 활성탄여과기 | 부유물질 10 mg/L 미만, 무방류 순환 | 세척 라인 안전한 전량 재활용 지향 및 수자원 소비 절감 |
자주 묻는 질문
세척 분급 후 회수된 모래는 바로 건설 현장에 재활용할 수 있습니까?
공인 토양관련전문기관의 정화 완료 검증 시험을 통해 해당 부지의 법정 토양오염 우려기준 이하를 달성하고, 골재 품질 규격을 충족하면 되메우기재 및 도로 성토용으로 안전하게 재활용할 수 있습니다.
점토·실트 함량이 높은 미세토 지반에도 토양세척법을 적용할 수 있습니까?
실트·점토 등 미세토 분율이 과도하게 높은 지반에서는 분급 후 회수 가능한 조립토 비율이 낮고 탈수 슬러지 발생량이 증가하여 단독 세척 공정의 효율이 저하될 수 있습니다. 이 경우 세척 단독 적용보다 열탈착 또는 생물학적 정화(바이오파일) 공법을 병행 검토하는 것이 유리합니다.
