토양증기추출과 열탈착 (열탈착 온도제어 및 배출가스 처리 세부 해설)은 불포화대 휘발성 유기화합물과 고비점 난분해성 유류 탄화수소를 열역학적 기화와 음압 유체 추출로 분리하는 대표적인 열적·물리화학적 복원 공법입니다. 열탈착 운전 온도 제어, 진공 추출정 설계, 공압 파쇄 연계, 비굴착 지중 열가열 및 지중 가스 안전 포집 기준을 심층 분석합니다.
열적 정화 및 토양증기추출의 열역학적·유체역학적 원리
유기오염물질은 고유한 증기압, 끓는점, 헨리 상수, 그리고 옥탄올-물 분배계수를 지닙니다. 토양증기추출과 열탈착은 이러한 열역학적 특성을 활용하여 고상 또는 비수성액체 상태의 오염물질을 기상으로 상변화시켜 지반 밖으로 포집 추출하는 공법입니다.
- 토양증기추출 원리: 헨리 상수가 크고 증기압이 높은 상온 휘발성 물질(벤젠, 톨루엔, 에틸벤젠, 자일렌 등 벤젠·톨루엔·에틸벤젠·자일렌, 트리클로로에틸렌, 테트라클로로에틸렌, 휘발유 성분)을 대상으로 불포화대 지중에 진공 추출정을 설치하고 음압(-10~-40 kPa)을 인가하여 토양 공극 내 공기 흐름을 유도함으로써 기화된 유증기를 강제 흡입 추출합니다.
- 열탈착 원리: 끓는점이 높아 상온에서 증기압이 낮은 고비점 유류(경유, 벙커C유, 윤활유 등 석유계총탄화수소), 다환방향족탄화수소, 다이옥신, 폴리염화비페닐 등을 대상으로 토양에 직접 또는 간접 열에너지를 가하여 통상 약
90°C~560°C(설비 및 대상 물질에 따라 약150°C~600°C) 범위로 승온시킴으로써 수분 증발과 함께 유기화합물을 탈착·기화시키는 공법입니다.
직화식 vs 간접 열탈착 로터리 킬른 운전 및 온도 제어
굴착된 오염토양을 지상 열탈착 플랜트에서 처리할 때에는 오염물질의 끓는점과 증기압 특성에 따라 저온 열탈착과 고온 열탈착을 구분합니다. 미국 환경청 및 연방복원기술협의체 기술자료에서는 통상 저온 열탈착을 약 90~320°C, 고온 열탈착을 약 320~560°C로 분류하며, 국내외 상용 열탈착 플랜트 실무에서는 제조사 설비 사양과 대상 오염물질에 따라 저온 영역을 약 90~350°C(통상 150~350°C), 고온 영역을 약 320~600°C(통상 350~600°C) 범위로 설계·운전합니다.
저온 열탈착 공정 (일반 구분: 약 90320°C 또는 설비 기준 150350°C)
휘발유, 등유, 경유, 벤젠·톨루엔·에틸벤젠·자일렌, 염소계 유기용제 등 저비점·중간 비점 유류 오염토를 대상으로 적용합니다. 회전 드럼 내부에서 토양을 약 90~320°C(상용 설비 운전 예시 150~350°C) 범위로 가열하여 토양의 점토 광물 구조 손상을 최소화하면서 유기오염물질을 기화 분리합니다.
고온 열탈착 공정 (일반 구분: 약 320560°C 또는 설비 기준 350600°C)
중유(벙커C유), 윤활유, 콜타르, 크레오소트, 다환방향족탄화수소, 폴리염화비페닐 등 증기압이 낮고 토양 흡착력이 강한 반휘발성·고비점 오염물질을 대상으로 약 320~560°C(상용 설비 기준 350~600°C) 범위에서 가열·탈착합니다. 특히 끓는점이 400°C를 넘는 중질 탄화수소나 난분해성 잔류 유기오염물질이 고농도로 존재하는 현장에서는 로터리 킬른 운전 온도를 450~500°C 이상의 고온 구간으로 설정하여 탈착 효율을 확보하기도 합니다.
배출가스 2차 처리 설비 체계
열탈착 드럼에서 배출되는 고온의 배출가스는 분진과 기화된 유기물질을 다량 함유하고 있으므로 엄격한 3단 정화 시스템을 거쳐야 합니다.
- 사이클론 집진기 및 백필터: 배출가스 내 고온 비산 분진을 1차 포집·분리합니다.
- 급랭 세정탑: 배출가스 온도를 200°C 이하로 급속 냉각하여 다이옥신의 재합성을 방지하고 염화수소 등 산성 가스를 알칼리 수용액으로 중화 세정합니다.
- 축열식 연소산화설비 및 활성탄 흡착탑:
800°C~850°C고온 연소실에서 미분해 유기 유증기를 고온 열분해하여 이산화탄소와 물로 전환 배출합니다.
토양증기추출 진공 추출정 설계와 공압 파쇄 연계
지반 공기투과계수와 유효 영향반경 산정

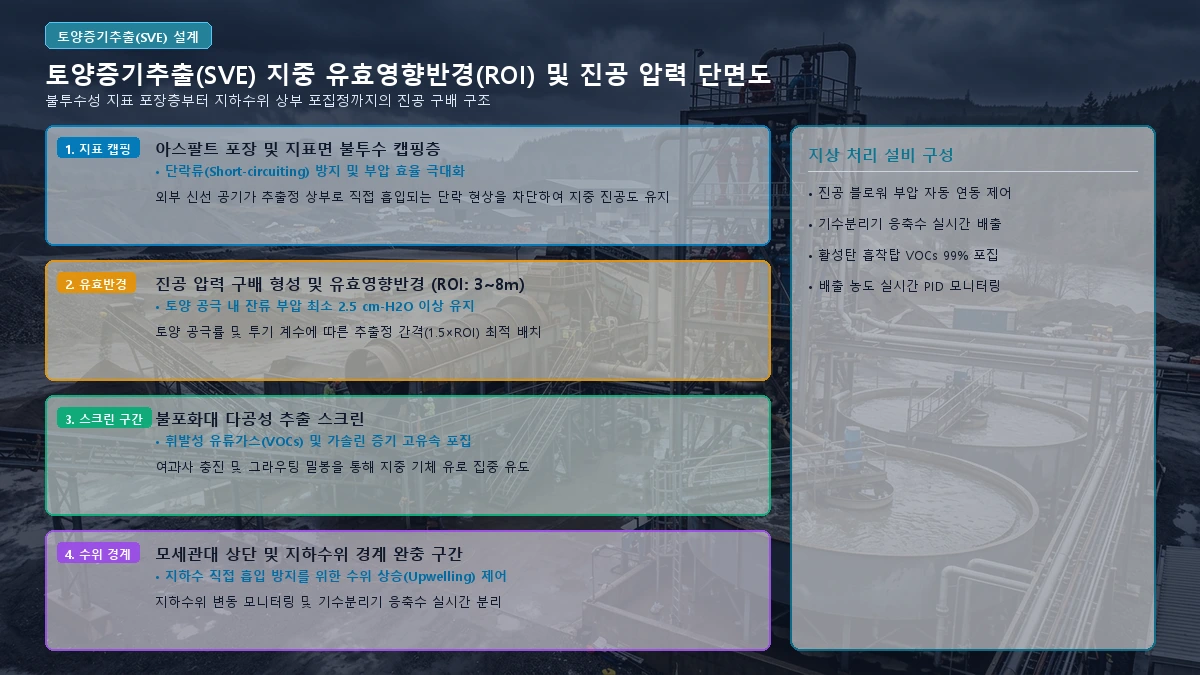

토양증기추출법 시스템의 성공 여부는 지반 내 공기 흐름을 지배하는 공기투과계수에 좌우됩니다. 현장 파일럿 진공 추출 시험을 통해 추출정으로부터의 거리별 진공압 감쇄 곡선을 계측하고, 유효 영향반경을 통상 3.0~8.0 m 범위로 산정하여 추출정을 격자 배치합니다.
저투수 지반 극복: 공압 파쇄 연계 토양증기추출법
실트 및 점토질 지반은 공기 투과성이 낮아 토양증기추출법 단독 적용 시 영향반경이 1~2 m 미만으로 축소됩니다. 이를 극복하기 위해 토양증기추출법 추출정 주변에 고압 압축공기(0.5~1.5 MPa)를 순간 분사하여 지중에 인공 미세 균열망을 방사상으로 형성합니다. 균열망 형성 후 진공을 인가하면 인공 균열 통로를 따라 공기 투과성이 개선되어 저투수 지반 내 잔류 유증기를 신속히 추출할 수 있습니다.
비굴착 지중 열가열과 구조물 보호 기술
도심 빌딩 하부나 가동 중인 공장 건물 하부 오염토는 굴착이 불가능하므로, 지중에 열에너지를 직접 인가하는 비굴착 지중 열탈착을 적용합니다.
- 전기저항가열: 포화 대수층 지중에 전극봉을 매설하고 3상 교류 전력을 인가하여 지반 자체의 전기저항에 의한 줄열로 지중 간극수를 100°C로 끓여 발생한 수증기와 유기오염물질을 토양증기추출 설비로 동시 포집합니다.
- 열전도접촉가열: 불포화대 및 암반층에 전열 히터관을 매설하여
300°C~500°C의 고열을 전도 방식으로 지중에 방사하여 고비점 오염물질을 기화시킵니다. - 지중 구조물 열영향 차단막 및 단열 설계: 지중 열가열 시 인접 건물 기초 파일의 콘크리트 열화 및 지하 매설 가스·통신관 손상을 방지하기 위해, 오염 구역 외곽 경계부에 수냉식 냉각 순환관과 단열 그라우팅 차수벽을 설치하여 외부 온도를 40°C 이하로 엄격히 통제합니다.
지하수위 변동 대응 토양증기추출법-에어스파징 복합 및 가스 안전 포집
- 지하수위 상승 시 스미어 존 대응: 강우나 계절적 지하수위 변동으로 오염 영역이 침수되면 토양증기추출법 스크린이 물에 잠겨 공기 흡입이 중단됩니다. 이를 방지하기 위해 지하수위 강하 웰포인트와 결합된 이중위상추출을 가동하여 지하수와 유증기를 동시 진공 추출합니다.
- 에어스파징 복합 공정: 지하수위 하부 포화대에 압축 청정공기를 고압 주입하여 용존 휘발성 유기화합물을 불포화대로 탈기시킨 후 상부 토양증기추출법 진공정으로 포집하는 일체형 복합 공정을 운용합니다.
- 밀폐형 정화동 음압 환기 및 유증기 포집 제어: 굴착·선별·열탈착 등 실내 정화동을 운영하는 현장에서는 휘발성 유기화합물과 분진이 외부로 유출되지 않도록 정화동 내부 기압을 외부 대기압보다 낮게 유지하는 음압 환기 설비를 가동하고, 포집된 공기를 집진기와 활성탄 흡착탑 또는 축열식 연소설비로 유도하여 처리합니다.
- 폭발 방지 방폭 설비 기준: 고농도 유증기 추출 라인에는 화염방지기, 실시간 폭발하한계 가스 감지기, 방폭 모터를 기본 장착하여 스파크에 의한 유증기 폭발을 원천 차단합니다.
열적·증기추출 정화 공법 비교 매트릭스
| 공법 분류 | 적용 운전 온도 | 대상 오염물질 | 핵심 공학 고려사항 |
|---|---|---|---|
| 저온 열탈착 | 약 90°C ~ 320°C (상용 설비 150°C ~ 350°C) | 휘발유, 등유, 경유 등 석유계총탄화수소, 벤젠·톨루엔·에틸벤젠·자일렌, 휘발성 유기화합물 | 토양 광물성 보존 유리, 정화검증 후 성토·되메움재 활용 |
| 고온 열탈착 | 약 320°C ~ 560°C (상용 설비 350°C ~ 600°C, 중질유 고온 운전 시 500°C 내외) | 중유, 벙커C유, 콜타르, 다환방향족탄화수소, 폴리염화비페닐 | 축열식 연소산화설비 후연소 및 다이옥신 재합성 방지 급랭 연계 |
| 토양증기추출 | 상온 (지중 음압) | 불포화대 고휘발성 유기화합물, 트리클로로에틸렌, 테트라클로로에틸렌 | 공기투과계수 시험, 유효 영향반경(3~8m) 진공정 격자 배치 |
| 공압파쇄 연계 토양증기추출법 | 상온 (가압 파쇄) | 저투수 실트·점토 지반 잔류 휘발성 유기화합물 | 0.5~1.5 MPa 순간 펄스 분사로 방사상 인공 균열 형성 |
| 지중 전기저항가열 | 100°C (수증기 증류) | 포화 대수층 염소계 용제, 벤젠·톨루엔·에틸벤젠·자일렌 | 줄열 발생 간극수 비등 유도, 수증기·유증기 이중위상추출 포집 |
| 지중 열전도접촉가열 | 300°C ~ 500°C | 복합 불포화대 및 암반 고농도 유류 | 인접 기초 구조물 보호용 수냉식 단열 차수벽 필수 |
자주 묻는 질문
열탈착 처리 후 토양의 물리화학적 성질은 어떻게 변합니까?
저온 열탈착(통상 약 90~320°C 또는 설비 기준 150~350°C 영역)은 토양 내 유기물 손상이 비교적 적고 점토 광물 구조가 보존되어 냉각·수분 조절 후 되메움재 등으로 활용하기 용이한 반면, 고온 열탈착(통상 약 320~560°C 또는 설비 기준 350~600°C 영역, 특히 500°C 이상의 고온 운전 시)은 토양 유기물과 미생물이 대부분 소실되고 물리화학적 성상이 변할 수 있으므로 식생 복원 시에는 유기질 개량제 혼합 등 비옥도 복원 조치가 필요합니다.
토양증기추출법 공정 가동 중 배출 유증기 농도가 급격히 떨어지는 이유는 무엇입니까?
초기에는 대형 공극의 기상 유증기가 고농도로 배출되다가 점차 미세 공극 내부의 확산 속도 제한 현상으로 인해 배출 농도가 정체되는 ‘꼬리끌림’ 현상이 발생하기 때문입니다. 이때는 연속 운전 대신 간헐 운전으로 전환하여 효율을 극대화합니다.
지중 열가열 복원 시 주변 건물 기초 파일의 침하 위험은 없습니까?
온도 상승에 따른 파일 주변 지반의 열팽창 및 수분 증발에 따른 체적 수축을 방지하기 위해 구조물 경계부에 수냉식 차수관을 설치하고 정밀 광파 경사계로 건물 침하 및 변위를 실시간 계측 관리합니다.
